W74-D 非平衡型雙端面散裝式密封
應用工況:
? 應用于一般化工流程、石油化工、制藥、農藥、水處理等行業的泵中參數范圍:
? 壓 力:0~1.2(1.6)MPa? 溫 度:-40~220℃
? 線速度:≤20(10)m/s
? 軸向允許竄動量為:±0.5mm
? 軸 徑:16~200mm
18157793116
結構特點
? 多彈簧非平衡型雙端面結構
? 旋轉環補償
? 應用廣泛,互換性強,密封環能輕松嵌入,推環由傳動耳環卡住,防止彈簧脫落
? W74F-D型帶螺紋泵效應,注意旋轉方向,傳動座外圓與密封腔間隙0.5mm
? 軸徑≤100mm符合歐洲標準DIN24960、國際標準ISO3069
? 旋轉環補償
? 應用廣泛,互換性強,密封環能輕松嵌入,推環由傳動耳環卡住,防止彈簧脫落
? W74F-D型帶螺紋泵效應,注意旋轉方向,傳動座外圓與密封腔間隙0.5mm
? 軸徑≤100mm符合歐洲標準DIN24960、國際標準ISO3069

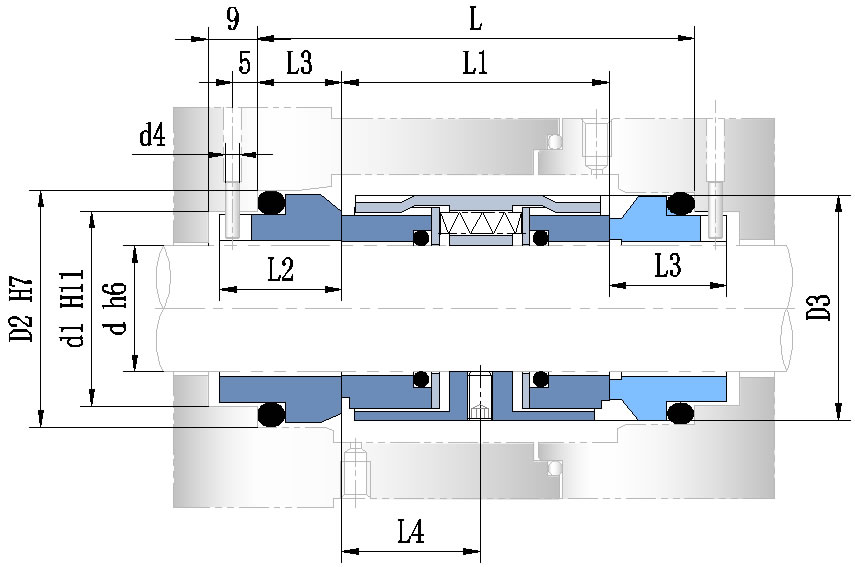

結構圖
連接尺寸
d | d1 | d2 | d3 | d4 | L | L1 | L2 | L3 | L4 |
18 | 27 | 33 | 33 | 3 | 61 | 38 | 19.5 | 11.5 | 19 |
20 | 29 | 35 | 35 | 3 | 61 | 38 | 19.5 | 11.5 | 19 |
22 | 31 | 37 | 37 | 3 | 61 | 38 | 19.5 | 11.5 | 19 |
24 | 33 | 39 | 39 | 3 | 61 | 38 | 19.5 | 11.5 | 19 |
25 | 34 | 40 | 40 | 3 | 61 | 38 | 19.5 | 11.5 | 19 |
28 | 37 | 43 | 43 | 3 | 62 | 39 | 19.5 | 11.5 | 19.5 |
30 | 39 | 45 | 45 | 3 | 62 | 39 | 19.5 | 11.5 | 19.5 |
32 | 42 | 48 | 47 | 3 | 62 | 39 | 19.5 | 11.5 | 19.5 |
33 | 42 | 48 | 48 | 3 | 62 | 39 | 19.5 | 11.5 | 19.5 |
35 | 44 | 50 | 50 | 3 | 62 | 39 | 19.5 | 11.5 | 19.5 |
38 | 49 | 56 | 55 | 4 | 69 | 41 | 22 | 14 | 20.5 |
40 | 51 | 58 | 57 | 4 | 70 | 42 | 22 | 14 | 21 |
43 | 54 | 61 | 60 | 4 | 70 | 42 | 22 | 14 | 21 |
45 | 56 | 63 | 62 | 4 | 70 | 42 | 22 | 14 | 21 |
48 | 59 | 66 | 65 | 4 | 70 | 42 | 22 | 14 | 21 |
50 | 62 | 70 | 67 | 4 | 73 | 43 | 23 | 15 | 21.5 |
53 | 65 | 73 | 70 | 4 | 73 | 43 | 23 | 15 | 21.5 |
55 | 67 | 75 | 72 | 4 | 73 | 43 | 23 | 15 | 21.5 |
58 | 70 | 78 | 79 | 4 | 86 | 56 | 23 | 15 | 28 |
60 | 72 | 80 | 81 | 4 | 86 | 56 | 23 | 15 | 28 |
63 | 75 | 83 | 84 | 4 | 85 | 55 | 23 | 15 | 27.5 |
65 | 77 | 85 | 86 | 4 | 85 | 55 | 23 | 15 | 27.5 |
68 | 81 | 90 | 89 | 4 | 91 | 55 | 26 | 18 | 27.5 |
70 | 83 | 92 | 91 | 4 | 92 | 56 | 26 | 18 | 28 |
75 | 88 | 97 | 99 | 4 | 92 | 56 | 26 | 18 | 28 |
80 | 95 | 105 | 104 | 4 | 92.5 | 56 | 26.2 | 18.2 | 28 |
85 | 100 | 110 | 109 | 4 | 92.5 | 56 | 26.2 | 18.2 | 28 |
90 | 105 | 115 | 114 | 4 | 92.5 | 56 | 26.2 | 18.2 | 28 |
95 | 110 | 120 | 119 | 4 | 90.5 | 56 | 25.2 | 17.2 | 28 |
100 | 115 | 125 | 124 | 4 | 90.5 | 56 | 25.2 | 17.2 | 28 |
