WMG1 橡膠波紋管單端面散裝式密封
應用工況：
? 應用于含少量固體顆粒油、水介質的一般化工流程、制藥、農藥、污水處理等行業的泵中參數范圍：
? 壓 力：0～1.2（1.6）MPa? 溫 度：-20～120℃
? 線速度:≤10m/s
? 軸向允許竄動量為：±0.5mm
? 軸 徑：16～100mm
18157793116
結構特點
? 橡膠波紋管非平衡型單端面密封
? 旋轉環補償
? 注意旋轉方向
? 應用廣泛，橡膠波紋管不受扭應力且綜合各種功能，無堵塞彈簧設計，沒有連接件的設計
? 符合歐洲標準DIN24960、國際標準ISO3069
? 旋轉環補償
? 注意旋轉方向
? 應用廣泛，橡膠波紋管不受扭應力且綜合各種功能，無堵塞彈簧設計，沒有連接件的設計
? 符合歐洲標準DIN24960、國際標準ISO3069

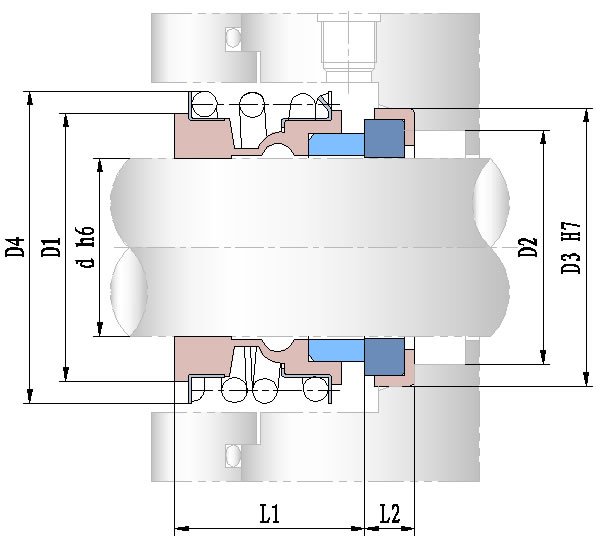

結構圖
連接尺寸
d | D1 | D2 | D3 | D4 | L1 | L2 |
18 | 29 | 27 | 33 | 32 | 19.5 | 7.5 |
20 | 33 | 29 | 35 | 37 | 21.5 | 7.5 |
22 | 33 | 31 | 37 | 37 | 21.5 | 7.5 |
25 | 38 | 34 | 40 | 43 | 23 | 7.5 |
28 | 44 | 37 | 43 | 49 | 26.5 | 7.5 |
30 | 44 | 39 | 45 | 49 | 26.5 | 7.5 |
32 | 46 | 42 | 48 | 54 | 27.5 | 7.5 |
35 | 50 | 44 | 50 | 57 | 28.5 | 7.5 |
38 | 53 | 49 | 56 | 59 | 30 | 9 |
40 | 55 | 51 | 58 | 62 | 30 | 9 |
43 | 58 | 54 | 61 | 66 | 30 | 9 |
45 | 60 | 56 | 63 | 68 | 30 | 9 |
48 | 63 | 59 | 66 | 71 | 30.5 | 9 |
50 | 65 | 62 | 70 | 74 | 30.5 | 9.5 |
53 | 70 | 65 | 73 | 79 | 33 | 11 |
55 | 72 | 67 | 75 | 81 | 35 | 11 |
58 | 75 | 70 | 78 | 86 | 37 | 11 |
60 | 79 | 72 | 80 | 89 | 38 | 11 |
65 | 84 | 77 | 85 | 94 | 40 | 11 |
68 | 88 | 81 | 90 | 97 | 40 | 11.3 |
70 | 90 | 83 | 92 | 100 | 40 | 11.3 |
75 | 95 | 88 | 97 | 107 | 40 | 11.3 |
80 | 100 | 95 | 105 | 112 | 40 | 12 |
85 | 107 | 100 | 110 | 120 | 41 | 14 |
90 | 114 | 105 | 115 | 127 | 45 | 14 |
95 | 119 | 110 | 120 | 132 | 46 | 14 |
100 | 124 | 115 | 125 | 137 | 47 | 14 |
